Система светодиодной навигации для быстрого поиска документов стеллажей с электронным управлением серии «Актив»

Стеллажи электрифицированные с электронным управлением серии «Актив» (стеллажи с электроприводом) предназначены для хранения документации в архивах, книг в библиотеках. Стеллажи могут использоваться как отдельно, так и в составе автоматизированного технологического комплекса (АТК) по хранению и обработке данных хранимой документации.

B состав TК, кроме стеллажей, входят автоматизированные рабочие места (АРM) архивариусов. АРM представляет собой стационарный или переносной планшетный компьютер с установленным специальным программным обеспечением (СПО). B составе одного АTК может быть несколько АРM для управления стеллажами в архиве. АРM и стеллажи связываются в единую локальную сеть. Передача команд управления от компьютеров АРM к блокам управления стеллажами выполняется по проводной локальной сети Ethernet и/или по беспроводной сети Wi-Fi (Рис. 1).

Функционал АTК, кроме управления передвижением стеллажей с компьютеров, может включать и другие возможности для автоматизации поиска и возврата документов, например, с помощью автоматизированной системы световой навигации – световой индикации полки (подсветки), на которой находится необходимый архивариусу документ. Световая навигация позволяет ускорить поиск документов и увеличить эффективность работы архивариуса.

Механизм работы световой навигации стеллажей серии «Актив».

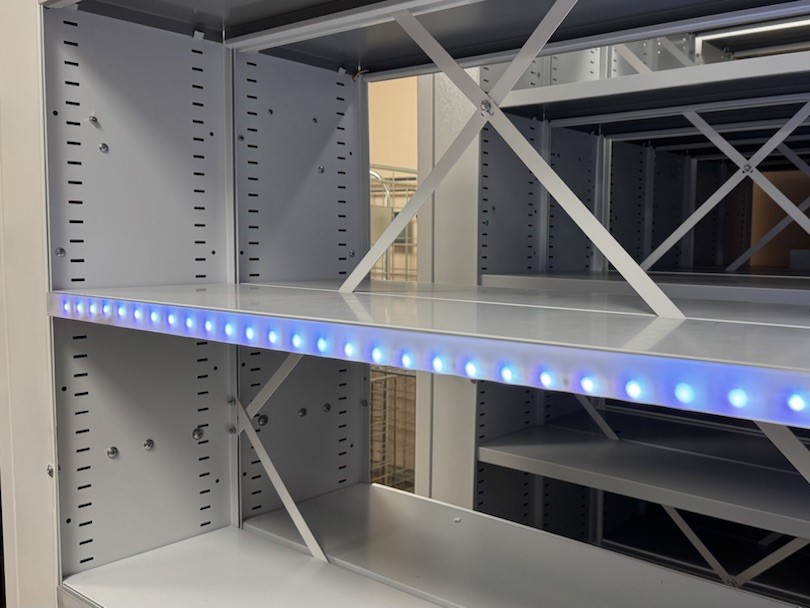

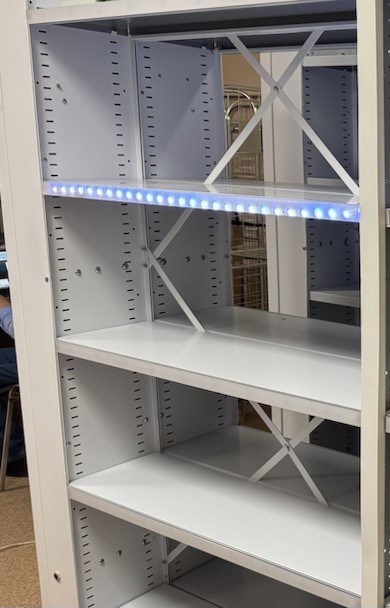

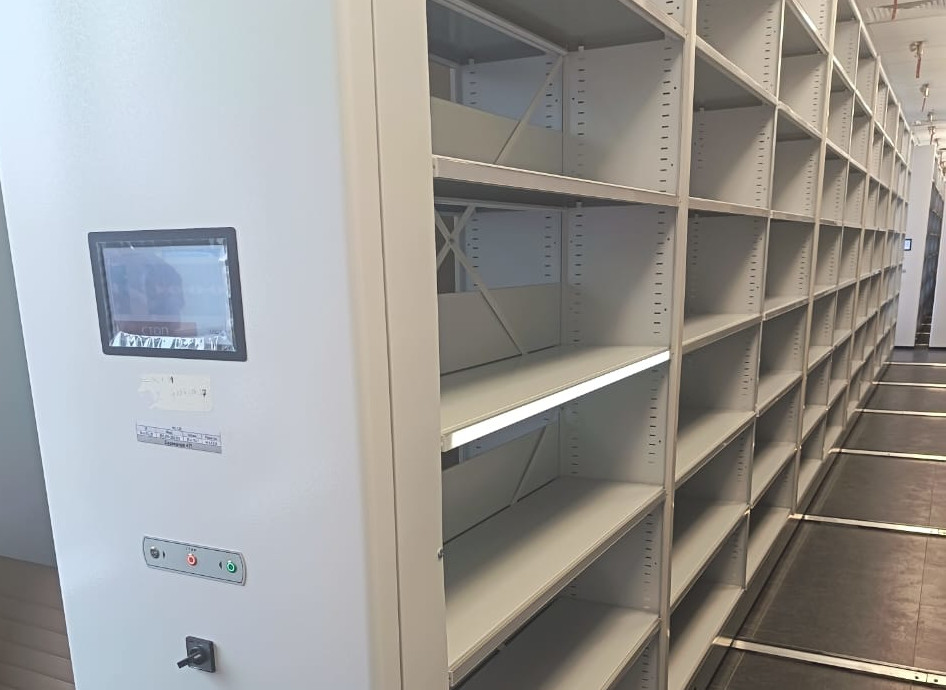

При передаче команд управления от компьютеров АРМ к блокам управления стеллажей раздвигается необходимый проход между стеллажами и одновременно подсвечивается полка стеллажа, на которой находится запрашиваемый документ. Подсветка осуществляется с помощью программируемой светодиодной ленты, смонтированной на полке. Если в запросе выдача нескольких документов, то после запуска процедуры выдачи программа начнет подавать команды на открытие проходов между стеллажами для выдачи документов, находящихся в списке. Автоматически откроется рабочий проход, в котором находится первый в списке документ и подсветится именно та полка, на которой находится документ. Если в открытом проходе находится несколько запрашиваемых документов на разных полках, то система световой навигации подсветит все полки, на которых расположены запрашиваемые документы. После того, как архивариус покинет рабочий проход и снимет блокировку, автоматически последовательно будут открываться рабочие проходы и подсвечиваться полки, где находятся следующие в списке документы. Команда на открытие с сенсорного экрана блока стеллажей или с компьютера рабочего места архивариуса (стационарного или переносного планшета) подаëтся всего один раз.

Можно произвольно сформировать список на выдачу или возврат документов, программа сама расположит документы в списке в нужной для работы последовательности. Если для выдачи документов нужно открыть, например, 2-й, 5-й, 10-й, 3-й проход, то сформированный список листа выдачи будет содержать документы в последовательности, когда первым будет документ, находящийся во втором проходе, следующий – в третьем, потом – в пятом и т.д. В такой же последовательности в соответствии с командами программы управления будет работать система световой навигации, помогая архивариусу быстро найти документы, исключая лишние перемещения по архиву.

Элементы и комплектующие системы световой навигации стеллажей серии «Актив»

Основным элементом системы световой навигации является программируемая светодиодная лента с интенсивностью светового потока 720 lm и высокой степенью защиты IP 65 - лента защищена от попадания внутрь пыли и твердых тел размерами не менее 1,0 мм и от попадания струй, падающих под любым углом. Программируемая светодиодная лента монтируется на всех полках стеллажей серии «Актив». Управление системой навигации происходит с помощью контроллера управления стеллажом с функционалом подсветки полок с предустановленным программным обеспечением Актив-2 и контроллером освещения. Контроллеры управления устанавливаются на каждый ряд стеллажей. Для монтажа системы на стеллажи используются профиль с заглушками и рассеивателем, соединители WAGO и LED 3pin RGB, установочные комплекты для крепления светодиодной ленты на полки, контроллеров, провода ШВВП, кабель-каналы на стойки и полки и другие материалы.

Специалистами компании производится монтаж, наладка и тестирование системы светодиодной навигации стеллажей с электронным управлением серии «Актив».
